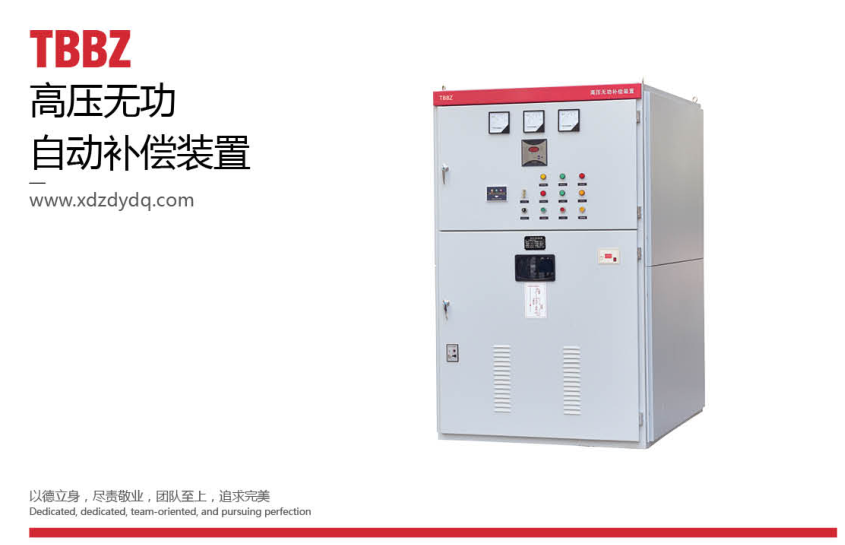

TBBZ 系列高壓無功自動補償裝置根據 6kV、10kV供電母線的電網及負荷狀況，通過控制系統電容器組自動跟蹤投切，進行無功功率自動跟蹤補償，功率因數達到0.9以上。極大的優化電能質量、節損降耗，提高輸配電系統的輸送容量。

◆ 裝置能在 1.1 倍額定工作電壓的穩態過電壓下長期運行；

◆ 裝置能在方均根值不超過 1.3 倍電容器組額定電流的過電流下連續運行；

◆ 裝置采用真空接觸器投切，可頻繁操作；

◆ 每組電容器設有放電線圈，在 5 秒內可剩余電壓降致 50V 以下；

◆ 每組電容器可用繼電器保護或是微機保護控制單元，實現電容器組的過流、電壓不平衡、系統的欠壓、過壓保護。當某組電容器出現故障后，可切斷本組

電容器，不影響其他電容器的使用；

◆ 單臺電容器有噴逐式熔斷器保護，每組配有避雷器起操作過電壓及雷擊過壓保護；

◆ 大屏幕液晶顯示控制器，實時顯示系統電壓、電流、功率因數；具有 RS232/RS485 標準通訊接口，并可實現“四遙”功能；

◆ 每組可配置電抗器抑制合閘涌流或抑制諧波放大。

◆ 海拔高度：≤ 1000m；

◆ 環境溫度：-25℃ ~+55℃；

◆ 相對濕度：不超過 85％；

◆ 運行場所不允許有爆炸危險的介質，周圍介質中不應含有腐蝕性和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽及有嚴重的霉菌存在。

◆ 額定電壓：6-10kV；

◆ 額定頻率：50Hz；

◆ 額定容量：100-10000kVar；

◆ 分組數量：1-5 組；

◆ 電抗器參數選擇：抑制合閘涌流，電抗率為 0.1-1％； 抑制 5 次以上諧波，電抗率為 6％；抑制 3 次以上諧波，電抗率為 12％。
